喷漆房有机废气综合治理工艺流程完整叙述，各类废气治理工艺工作原理对比

一、行业介绍

家具制造、汽车零部件、工程机械、五金喷涂、包装外壳加工都离不开喷漆工序，国内涂装加工企业数量庞大，中小型喷涂作坊、规模化自动化涂装生产线并存，也是各地生态环境局VOCs重点监管行业。近几年全国多地持续收紧涂装行业排放标准，江苏、浙江、山东等工业大省增设涂装行业特别排放限值，对喷漆房无组织收集、末端治理效率、危废台账管理都提出硬性要求，很多企业因为废气处理不达标、治理工艺匹配度不足频繁收到整改通知。

喷涂生产分为手工间歇喷漆与自动化流水线喷涂两种模式，工况差异直接决定废气治理难度。自动化生产线24小时连续作业，废气风量、VOCs浓度相对稳定；小型加工厂多为白天间歇喷漆、夜间停工，废气浓度波动幅度大，喷漆时段瞬时浓度陡增，停工时段废气几乎无排放。两种工况下，不少企业直接照搬通用废气设备，没有匹配自身产线风量、浓度特性，设备运行几个月就出现滤材堵塞、吸附材料失效、排放瞬时超标等问题。

过去很长一段时间，中小喷涂厂普遍只使用水帘柜+单级活性炭简易处理，这套方案初期投入低，但短板十分突出：水帘产生大量含漆废水，活性炭更换频繁，危废处置成本逐年上涨；大型车企、装备制造企业选用沸石转轮搭配RTO成套设备，虽能稳定达标，但前期设备投入高，小型加工厂难以承担。当下行业普遍存在选型误区，很多老板只对比设备采购价格，忽略产线工况匹配、长期运维成本、环保长效达标能力，最终出现整改返工，反而增加额外投入。

从环保管控趋势来看，单纯依靠单一处理工艺已经很难满足十五五VOCs管控要求，完整的喷漆废气治理必须搭建“密闭收集-漆雾预处理-核心VOCs净化”全流程综合治理体系，根据企业风量、浓度、涂料类型匹配对应主处理工艺，才能兼顾达标、安全与运行成本。

二、废气成分介绍

喷漆房废气由漆雾固相颗粒物与挥发性有机废气两类污染物混合组成，不同涂料（油性漆、水性漆、UV漆）产出的废气组分差别明显，也是治理工艺需要差异化设计的核心原因。

第一类是漆雾颗粒污染物，喷涂过程中超过70%涂料无法附着工件，形成10~100微米气溶胶漆雾，内部混合树脂、颜料、固化剂、滑石粉等固态杂质，粘性极强。这类颗粒一旦进入后端催化、吸附设备，会直接堵塞活性炭孔隙、沸石分子筛、催化剂载体，造成整套设备失效，因此漆雾预处理是所有喷漆废气治理不可省略的前置环节。

第二类是VOCs有机污染物，来源于涂料稀释剂、固化剂、清洗剂挥发，油性漆废气组分最为复杂，包含甲苯、二甲苯、乙酸乙酯、丁酮、环己酮等苯系物、酯类、酮类物质，具备刺激性气味，长期排放会危害周边空气环境与车间操作工人健康；水性漆虽大幅降低有机溶剂含量，但仍存在醇醚类、少量助剂挥发，不能直接省略末端治理工序；UV喷漆会产生微量光引发剂分解有机废气，高温烘干后还会释放微量醛类次生污染物。

同时喷漆废气存在典型工况特征：整体属于大风量、低浓度废气，常规喷漆房VOCs浓度维持在100~500mg/m³，调漆、喷枪清洗工序会出现瞬时高浓度峰值；废气常温、湿度偏高，车间水帘工艺会进一步提升废气含水率，高水汽环境会削弱活性炭、沸石的吸附性能，大幅缩短耗材使用寿命。

三、处理难点

结合数百套涂装废气治理项目现场调试经验，我认为喷漆废气治理难点不单单是末端设备效率不足，而是收集、预处理、主处理工艺、运维管理多环节搭配失衡形成的系统性问题，现场四大痛点十分普遍。

第一，粘性漆雾极易造成后端设备堵塞，预处理简化埋下长期故障隐患。不少企业为节省前期成本，只做简易水帘过滤，不配套多级干式过滤装置，细微漆雾随气流进入吸附、催化设备，短时间覆盖吸附材料与催化剂表面。水洗模式产生大量含漆危废水，需要配套污水处理设施，而干式过滤若只使用单层漆雾毡，拦截细微颗粒效果差，依旧会加速后端耗材损耗。

第二，废气浓度波动大，单一工艺无法适配间歇喷涂工况。小型加工厂间歇性喷漆，瞬时VOCs浓度可突破2000mg/m³，单纯活性炭吸附短时间饱和，频繁更换活性炭；RCO、RTO燃烧设备低浓度工况下需要持续电加热补温，能耗大幅上升，高浓度峰值时供氧不足，易产生不完全分解副产物，存在二次污染风险。

第三，废气高湿度、复杂组分降低工艺稳定运行能力。喷漆车间水汽含量高，水汽会占据活性炭、沸石吸附位点，吸附容量直接下降30%以上；油性漆废气内酮、酯类混合有机物，部分工艺无法完全分解，排气在线监测容易出现瞬时超标；UV漆废气内含微量含氮物质，高温焚烧工况下易生成氮氧化物，增加二次治理压力。

第四，企业运维管理缺失，工艺优势无法发挥。很多企业采购成套设备后没有规范运维流程，过滤棉长期不更换、吸附材料饱和不及时处置、燃烧设备催化剂不定期检测，哪怕是高性能沸石转轮+RTO工艺，也会因为日常维护不到位出现治理效率下滑，面临环保督查处罚。

四、处理工艺

完整喷漆房有机废气综合治理分为三道固定流程：密闭负压废气收集、多级漆雾预处理、VOCs核心净化处理，每一段工艺环环相扣，缺一不可。下面完整叙述全流程工序，再对比市面四类主流主处理工艺的工作原理、适配场景、优缺点。

（一）喷漆废气完整综合治理工艺流程

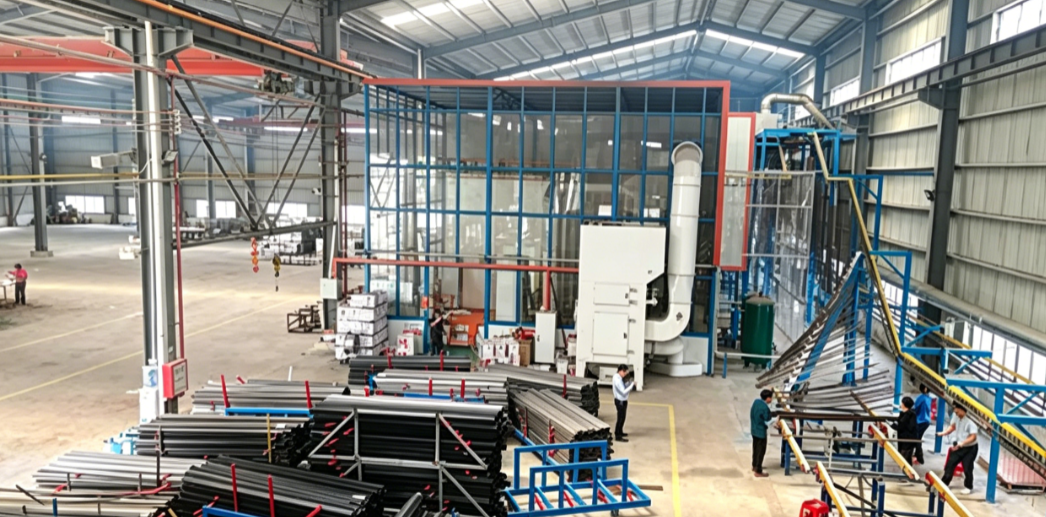

1. 密闭负压收集工序：喷漆房、流平晾干室、调漆间全部做全封闭围护，车间配套负压引风机，维持房内微负压，杜绝漆雾、VOCs无组织外溢；不同产线风量分开管路收集，高浓度调漆废气与低浓度喷漆废气分流，避免高浓度废气稀释后加大设备处理负荷，从源头降低后端治理压力。

2. 多级漆雾预处理工序，分为湿式、干式两套路线。湿式路线：废气先进入水帘/水旋洗涤塔，大水幕初步拦截大粒径漆雾，去除60%以上粗颗粒；干式路线（目前主流推荐）：废气依次经过初效纸盒过滤器、中效漆雾过滤棉、高效玻纤过滤三层逐级拦截，细微粘性漆雾拦截效率可达98%，全程不产生废水，仅需定期更换滤材，更适配中小型喷涂企业。预处理末端增设汽水分离器，脱除废气内夹带水汽，降低后端吸附、催化设备受潮失效风险。

3. VOCs核心净化处理工序：预处理干净、无漆雾、低水汽的废气送入主处理设备，根据企业风量、浓度、预算选择活性炭吸附、催化燃烧RCO、沸石转轮浓缩+RCO、蓄热焚烧RTO四类工艺，净化达标后的废气经排气筒高空排放；燃烧类工艺配套余热回收装置，回收热量供给喷漆烘干房，降低整体能耗。

（二）四类主流主处理工艺工作原理全方位对比

1. 活性炭吸附工艺（单床/双床活性炭吸附）

工作原理：依靠蜂窝活性炭、颗粒活性炭内部丰富微孔结构，通过物理吸附捕捉废气内VOCs有机分子，洁净空气穿透炭层直接排放；活性炭吸附饱和后，单床设备需要停机整体更换炭块，双床可一吸一换连续运行，脱附再生型活性炭设备通过热风、蒸汽加热脱附VOCs，脱附高浓度废气送入小型催化装置分解。

适配场景：小型五金、手工喷漆作坊，低风量、低浓度、每日喷漆时长较短的产线。优点是设备采购成本低、安装占地小、操作简单；短板十分突出，活性炭属于危险废物，更换处置费用逐年上涨，高湿度、高漆雾工况下炭体极易堵塞失效，长期运行综合成本偏高，难以满足严苛地区特别排放限值。

2. 催化燃烧工艺（RCO）

工作原理：预处理后的有机废气送入换热器预热至250~350℃，在贵金属催化剂作用下发生无焰氧化反应，VOCs完全分解为二氧化碳与水，反应释放的热量通过换热器回收，持续预热新进低温废气，减少电加热能耗；整套设备无明火，反应温度远低于焚烧工艺，氮氧化物生成量极低。

适配场景：中低风量、连续喷涂生产线，VOCs浓度稳定在1000~5000mg/m³工况。优势是净化效率稳定95%以上，无危废持续产出，运行能耗适中；缺点是对进气洁净度要求极高，漆雾、粉尘进入会快速造成催化剂中毒报废，无法单独处理大风量低浓度喷漆废气，必须搭配浓缩设备使用。

3. 沸石转轮浓缩+催化燃烧（沸石+RCO成套工艺）

工作原理：沸石转轮分为吸附区、脱附区、冷却区三部分持续旋转，大风量低浓度喷漆废气进入吸附区，VOCs被疏水性沸石分子筛捕捉，净化气体直接达标；少量200℃高温热风送入脱附区，将吸附在沸石上的有机物脱附，形成浓缩5~20倍的小风量高浓度废气，送入后端RCO催化燃烧分解；冷却后的沸石转轮循环投入吸附工序，全程连续自动化运行。

适配场景：家具、汽车零部件自动化喷漆流水线，大风量、低浓度、间歇波动废气，也是当下涂装行业应用最广的成套工艺。沸石耐高温、不燃、使用寿命3~5年，无需频繁更换危废耗材，抗水汽能力优于活性炭，净化效率稳定98%以上；仅前期设备采购投入偏高，适合有长期稳定生产规划的规模化喷涂企业。

4. 蓄热式热力焚烧（RTO）

工作原理：废气经陶瓷蓄热体预热至750~850℃高温，炉膛内VOCs彻底热氧化分解，高温烟气流经另一组蓄热陶瓷储存热量，用于预热新进废气，三室RTO热回收效率可达95%，热量自给率高；高温分解对各类复杂有机组分分解彻底，几乎不受废气组分限制。

适配场景：大型整车制造、工程机械高产量喷涂车间，废气浓度偏高、组分复杂、全年连续生产工况。优点是治理效率接近99%，无耗材更换，余热可回收至厂区烘干、采暖；短板是设备体积庞大、基建投入高，高温运行存在安全管控要求，小型喷涂工厂投入回报周期过长，不推荐选用。

总结

喷漆房废气治理不能只单一采购末端净化设备，完整治理体系必须落实密闭收集、多级漆雾预处理、适配工况的核心处理工艺全流程搭建，很多企业只看重设备低价，忽略漆雾堵塞、浓度波动、高湿干扰等现场实际问题，导致设备频繁故障、排放超标。对比四类主流工艺，沸石转轮搭配催化燃烧对绝大多数喷涂企业适配性最强，兼顾达标稳定性与长期运维成本；小规模间歇手工喷漆可选用活性炭临时过渡，但必须规范危废台账管理。企业选型不能照搬同行方案，要结合自身产线风量、涂料种类、生产连续性定制综合治理路线，才能稳定通过环保核查。
