电动车喷涂车间VOCs废气治理方案

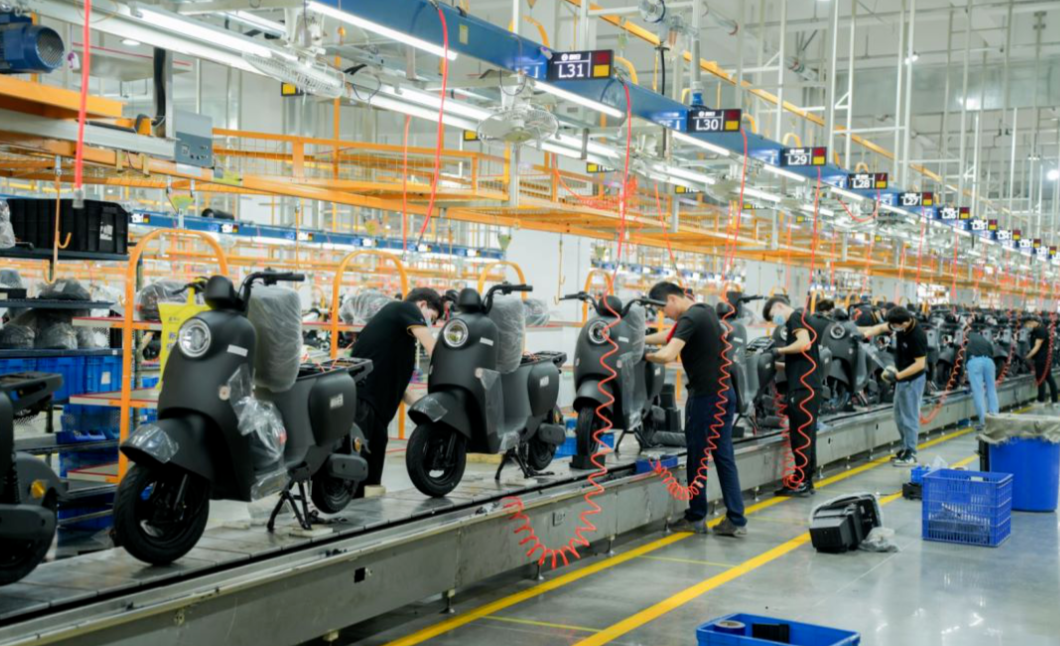

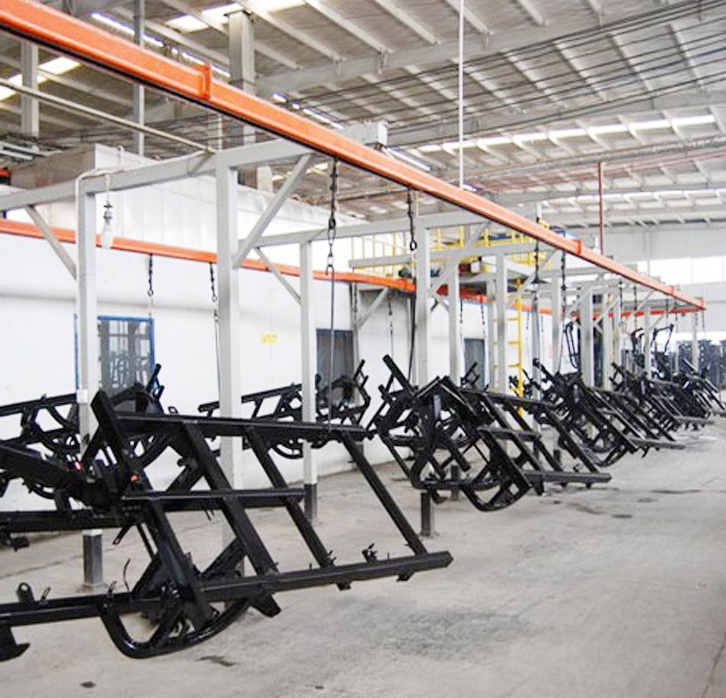

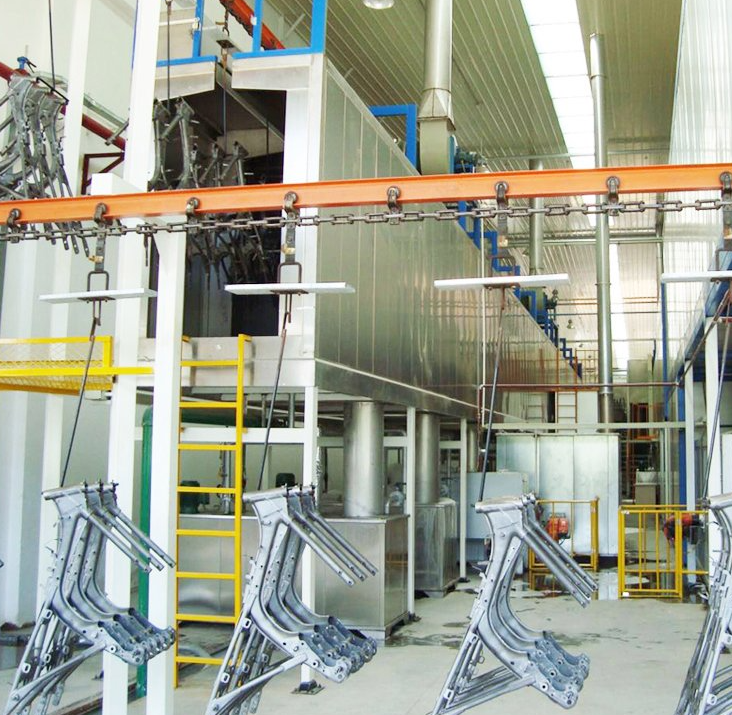

电动车喷涂车间主要用于电动车整车（车架、车身外壳、电池外壳）及核心零部件（轮毂、塑件、电机外壳）的表面涂装，生产采用溶剂型底漆、面漆、清漆（含甲苯、二甲苯、乙酸丁酯、异丙醇），经前处理（脱脂、磷化、钝化）、静电喷涂（底漆、面漆、清漆）、烘干（60-80℃）、冷却、打磨工序。废气来源于喷涂工序的涂料雾化挥发与烘干工序的溶剂逸散，核心污染物为甲苯（50-120mg/m³）、二甲苯（80-150mg/m³）、乙酸丁酯（100-200mg/m³）、异丙醇（30-80mg/m³），具有 “大风量（单条喷涂线废气量 10000-15000m³/h）、中浓度、多组分（苯系物 + 酯类 + 醇类）、间歇性排放” 特点。

0103

行业现状1

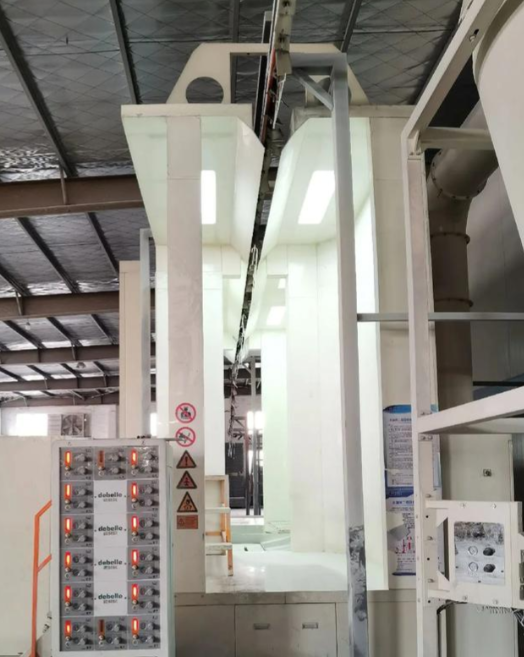

VOCs 收集效率低：多数电动车喷涂车间的喷涂室为半开放式（仅正面设防护帘），烘干室门缝密封不严，且工件从喷涂室转运至烘干室的通道无密封措施，导致喷涂雾化的 VOCs 与烘干逸散的溶剂大量扩散至车间，整体收集率仅 55%-65%。这使得车间 VOCs 浓度常超 80mg/m³，远超《工作场所有害因素职业接触限值》中甲苯职业接触限值。

0203

行业现状2

处理技术适配性差：行业内 80% 以上企业采用 “单级活性炭吸附” 单一处理技术，虽能去除 70%-80% 的乙酸丁酯、异丙醇，但对甲苯、二甲苯等苯系物去除率仅 50%-60%，难以稳定达到苯系物≤15mg/m³ 的要求；活性炭饱和周期短（8-12 天），年产生 HW06 类危废 220 吨以上，处置成本超 260 万元。部分中小企业为压缩成本，使用低碘值活性炭，处理效率进一步下降，VOCs 排放浓度长期超标，面临环保处罚风险。

0303

行业现状3

多喷涂线协同处理难：大型电动车制造企业通常配置 2-4 条喷涂线（底漆线、面漆线、清漆线），各生产线使用的涂料类型（如金属面漆、哑光清漆）、喷涂量不同，VOCs 排放量波动幅度达 40%-100%（面漆喷涂时 VOCs 量显著增加）。若多条生产线共用一套处理系统，高负荷时系统过载导致 VOCs 直排，低负荷时设备空转造成能耗浪费；2024 年某电动车整车制造企业，因 3 条喷涂线同时满负荷生产导致处理系统超排，VOCs 排放浓度达 120mg/m³，被环保部门处以 140 万元罚款，且影响新车生产资质备案。

废气处理专属方案
全套工艺按需定

01 沸石转轮吸附+RTO深度治理

选用针对苯系物优化的沸石转轮，将中浓度 VOCs（100-200mg/m³）浓缩至 1800-3600mg/m³（浓缩比 18:1），送入三室 RTO 设备；RTO 燃烧室温度维持在 850-900℃，VOCs 总去除率≥99%，苯系物去除率≥98%，最终排放浓度≤25mg/m³、苯系物≤5mg/m³；RTO 设置备用燃烧器，确保低负荷时温度稳定，避免处理效率波动。

02 贵金属催化燃烧深度处理

选用铂钯合金蜂窝催化剂（耐温性强、抗中毒）组建催化燃烧设备，反应温度 260-300℃，将剩余的甲苯、二甲苯等苯系物彻底氧化为 CO₂和 H₂O，处理效率≥98%，最终 VOCs 排放浓度≤20mg/m³、苯系物≤3mg/m³；催化燃烧所需热能部分来自 VOCs 燃烧放热，当废气中 VOCs 浓度≥80mg/m³ 时，可实现自热运行，无需额外加热。

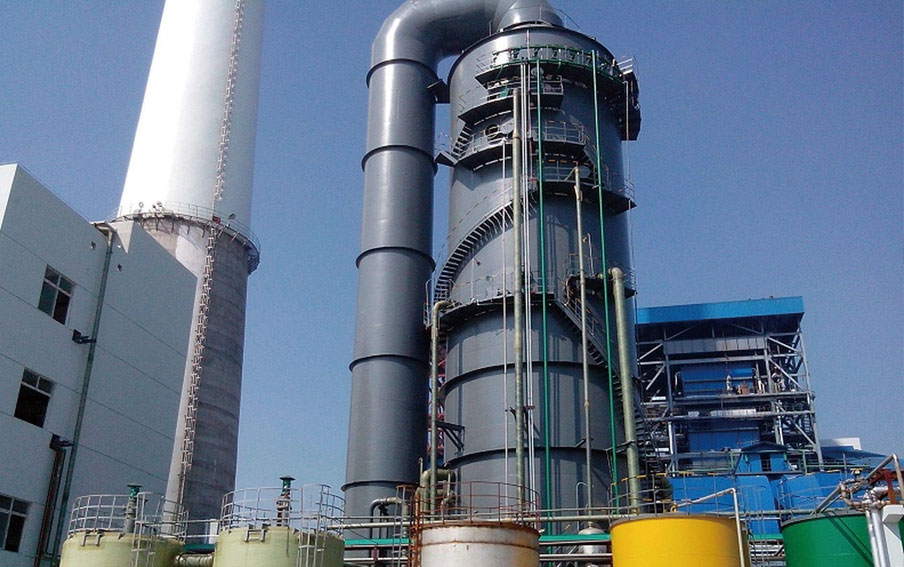

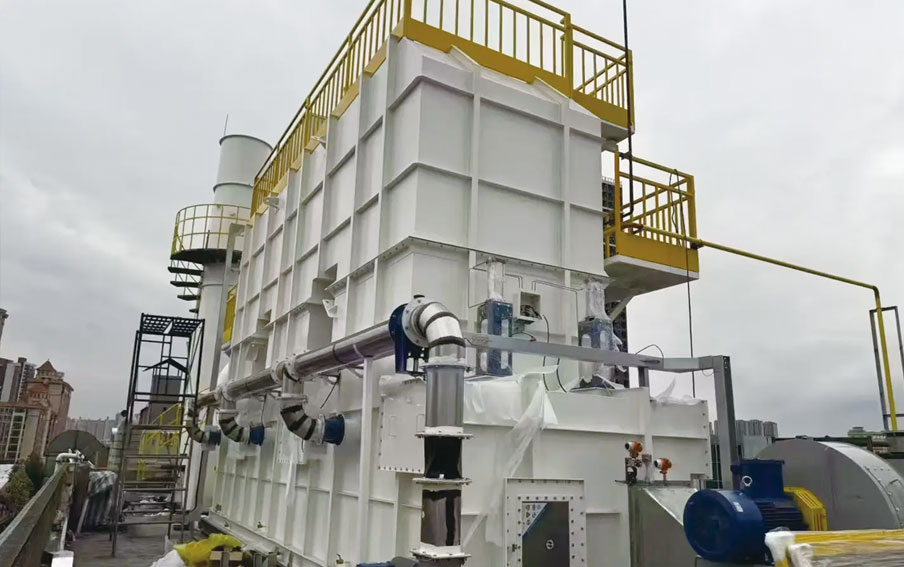

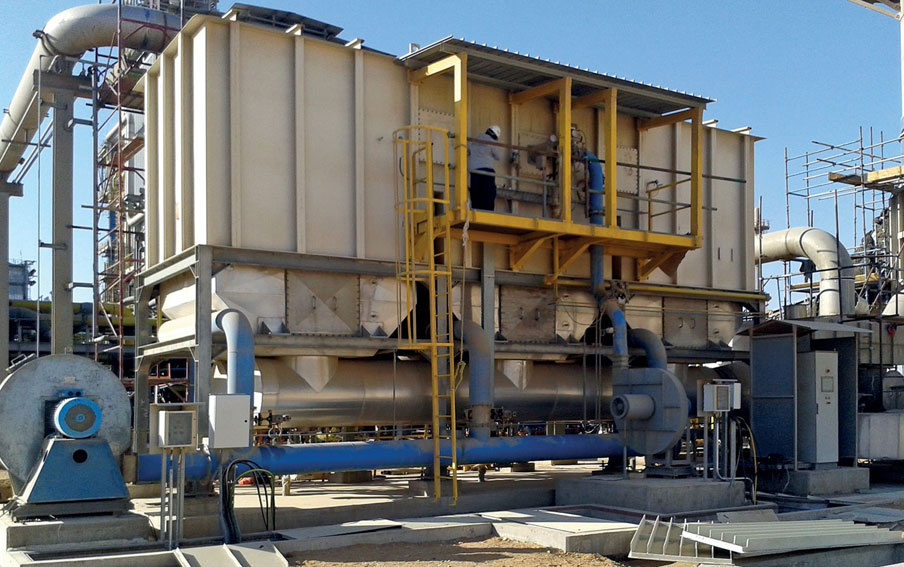

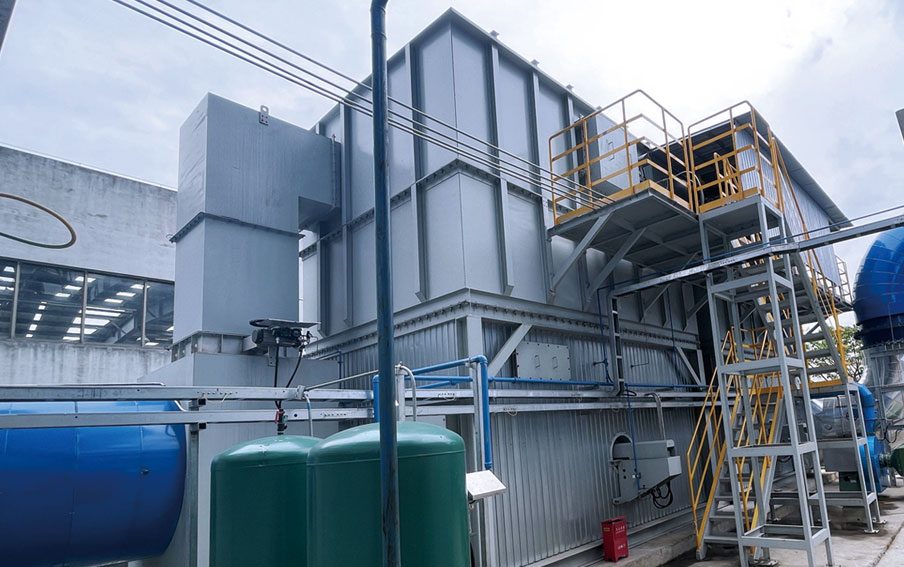

交通装备制造-涂装工段相关工程案例
